MK23-FA Bộ truyền động điện

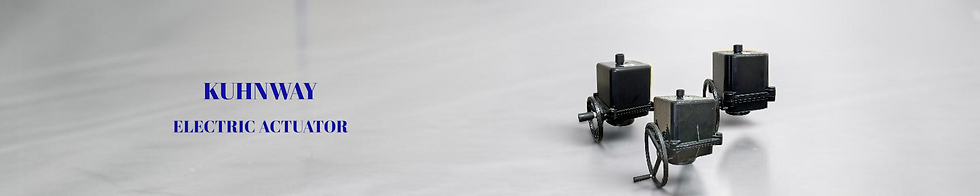

KUHNWAY ELECTRIC ACTUATOR

Mô tả sản phẩm

MK23-FA là bộ truyền động điện có chức năng xoay 90 độ. Nó có đặc tính đóng mở nhanh, có thể cải thiện hiệu quả tốc độ phản hồi của hệ thống và phù hợp với các môi trường ứng dụng có yêu cầu cao về thời gian tác động. Thiết bị bảo vệ mô-men xoắn quá mức tích hợp của nó có thể tự động dừng tác động khi thân van bị kẹt hoặc hoạt động bất thường, ngăn ngừa hư hỏng thiết bị và đảm bảo hệ thống hoạt động ổn định lâu dài.

MK23-FA có thể được trang bị bộ điều khiển tỷ lệ để đạt được sự điều chỉnh chính xác độ mở của van, phù hợp với các tình huống yêu cầu kiểm soát lưu lượng hoặc áp suất chi tiết. Bộ điều khiển cũng hỗ trợ các phương pháp điều khiển tại chỗ và điều khiển từ xa và có thể được tích hợp linh hoạt vào nhiều hệ thống tự động hóa khác nhau. Các lĩnh vực ứng dụng bao gồm nhiều tình huống ứng dụng khác nhau như hệ thống xử lý nước, kiểm soát quy trình, quản lý tòa nhà, sưởi ấm, thông gió và điều hòa không khí (HVAC).

Đặc điểm kỹ thuật

1. Mô-men xoắn cực đại: 385NM
2. Tỷ số truyền: 1115
3. Thời gian chuyển mạch 90 độ: 10 giây
4. Công suất động cơ: 350 W
5. Tỷ số truyền thủ công: 72
6. Trọng lượng: 25 kg
7. Phương pháp điều khiển:
　• Loại công tắc BẬT/TẮT
　• Điều chế tỷ lệ
8. Điện áp hoạt động:
　• 110/220V một pha
　• 220/380/440V ba pha

Thiết bị tiêu chuẩn

Xếp hạng chống nước và chống bụi IP 65 (tùy chọn IP 66, IP 67, IP 68)
Công tắc bảo vệ mô-men xoắn quá mức
Đèn báo vị trí cơ học giúp người dùng dễ dàng biết trạng thái mở của bộ điều khiển
Vòng quay tay
Công tắc giới hạn vi mô
Thiết bị bảo vệ nhiệt độ tích hợp trong động cơ

Ghi chú cài đặt

Khi lắp bộ truyền động điện với van, hãy đảm bảo rằng tâm của trục van và giá đỡ được căn chỉnh với tâm thẳng đứng của bộ truyền động
Sau khi hoàn tất việc điều chỉnh cuối cùng của điểm dừng hành trình, hãy đảm bảo bịt kín hai điểm dừng hành trình điều chỉnh bằng keo chống thấm nước
Sau khi hoàn tất việc lắp đặt hệ thống dây điện, hãy đảm bảo bịt kín các lỗ kết nối hệ thống dây điện bằng keo chống thấm nước
Không sử dụng bộ truyền động điện trong môi trường chân không

Nội dung tùy chọn Mô tả

Bộ điều khiển tỷ lệ (MCU)

Độ mở của bộ điều khiển có thể được điều chỉnh bằng tín hiệu đầu vào và tín hiệu đầu ra của chiết áp có thể được sử dụng để cho phép nhân viên tại chỗ hiểu được trạng thái mở của van

Ba tùy chọn đầu vào: 4~20 mA, 1~5 VDC, 2~10 VDC
Đầu ra: 4~20 mA

MCU

Bộ điều khiển từ xa tại chỗ (LCU)

Bộ điều khiển từ xa tại hiện trường không thấm nước và được trang bị 4 nút có đèn LED chỉ báo. Khi bộ điều khiển chính được chuyển sang chế độ điều khiển tại hiện trường, bộ điều khiển tại hiện trường có thể vận hành ổ đĩa bật và tắt thông qua bảng điều khiển; tương tự như vậy, chế độ điều khiển chính cũng có thể được chuyển từ bộ điều khiển tại hiện trường sang chế độ vận hành từ xa và ổ đĩa có thể được điều khiển thông qua bộ điều khiển từ xa.

Thiết kế của bộ điều khiển tại hiện trường có thể ngăn ngừa hiệu quả các hoạt động sai hoặc tai nạn và đảm bảo hoạt động an toàn.

LCU

Giá đỡ, trục

Lỗ cố định của bộ truyền động điện MK series được thiết kế theo tiêu chuẩn ren UNC của Mỹ. Nếu thân van được kết nối sử dụng lỗ tiêu chuẩn ISO5211, cần sử dụng giá đỡ và trục bộ chuyển đổi được sản xuất theo tiêu chuẩn ISO5211 để đảm bảo độ ổn định của kết nối và cải thiện độ tin cậy và hiệu quả chung của hoạt động hệ thống.

Bracket

Các bộ phận tùy chọn khác

A. Biến trở (1kΩ)

　Cung cấp tín hiệu theo dõi để chỉ báo mở

B. Công tắc vi mô phụ (tiếp điểm khô)

　Trình điều khiển được trang bị hai công tắc vi mô (LS1, LS2) theo tiêu chuẩn để điều 　khiển hành trình/vị trí mở hoàn toàn và đóng hoàn toàn; hai công tắc vi mô phụ (LS3, 　LS4) có thể được lắp đặt làm tiếp điểm khô chỉ báo mở hoàn toàn và đóng hoàn toàn.

C. Bộ gia nhiệt

　Nó có thể tăng nhiệt độ bên trong trình điều khiển để ngăn mỡ bôi trơn đông lại do 　nhiệt độ thấp và giữ cho bên trong trình điều khiển khô ráo để ngăn độ ẩm gây hỏng 　trình điều khiển.

Component

MK23-FA là bộ truyền động điện quay 90° với chức năng đóng/mở nhanh, tích hợp bảo vệ quá mô-men xoắn và hỗ trợ điều khiển tuyến tính cùng vận hành linh hoạt tại chỗ hoặc từ xa.
