MT15~50SC 常開蒸氣電磁閥

QUEEN SOLENOID VALVES

產品描述

常開引導式電磁閥，可以選擇作為蒸氣使用或單純水用電磁閥。
適用於空氣、不活性瓦斯、水和油(50 cst以下)。
可垂直和水平安裝。
具有雙導向孔，回應速度快。
"M17" 標記表示防水型線圈，防護等級達 IP65。
最大壓力可選擇 10 kgf/cm2 或 12 kgf/cm2。

MT-25SC

MT-50SC-M17

MT-25SC

1/2

檔案下載 - 鐵殼型線圈

檔案下載 - 防水型線圈

產品規格

產品型號

(1) MT-15SC-(M17)

(2) MT-20SC-(M17)

(3) MT-25SC-(M17)

(4) MT-32SC-(M17)

(5) MT-40SC-(M17)

(6) MT-50SC-(M17)

作動方式

常開型

輸入電壓

AC 24, 110, 220, 380V 50/60 Hz

DC 12, 24V

適用流體

蒸氣、空氣、瓦斯、水、油

流體溫度

-5~90°C

-5~200°C (蒸氣用)

流體粘度

油 : 50 cst以下

壓力範圍

空氣、水、瓦斯 : 0.3~10 kgf/cm2

油 : 0.3~7 kgf/cm2

接管口徑

(1) PT 1/2"

(2) PT 3/4"

(3) PT 1"

(4) PT 1-1/4"

(5) PT 1-1/2"

(6) PT 2"

流量孔徑

(1) 20 mm

(2) 20 mm

(3) 25 mm

(4) 32 mm

(5) 40 mm

(6) 50 mm

Cv 值

(1) 7.4

(2) 7.4

(3) 12.0

(4) 15.0

(5) 20.0

(6) 33.0

安裝方向

垂直 / 水平

閥體材質

BSBF

線圈形式

鐵殼型: IP54

防水型: IP65

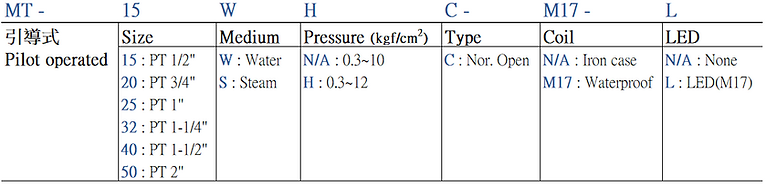

訂購代號

安裝注意事項

安裝前請先檢查電磁閥電壓是否與電源電壓一致
- AC電壓容許：±10%
- DC電壓容許差：±1%
流體內如有不清潔之雜質應安裝過濾器，以免減損使用壽命及妨礙電磁閥作動
請將電磁閥方向按流體方向安裝
引導式電磁閥需有基本壓力才可開啟
不適用在凍結之流體

專業認證

CE
